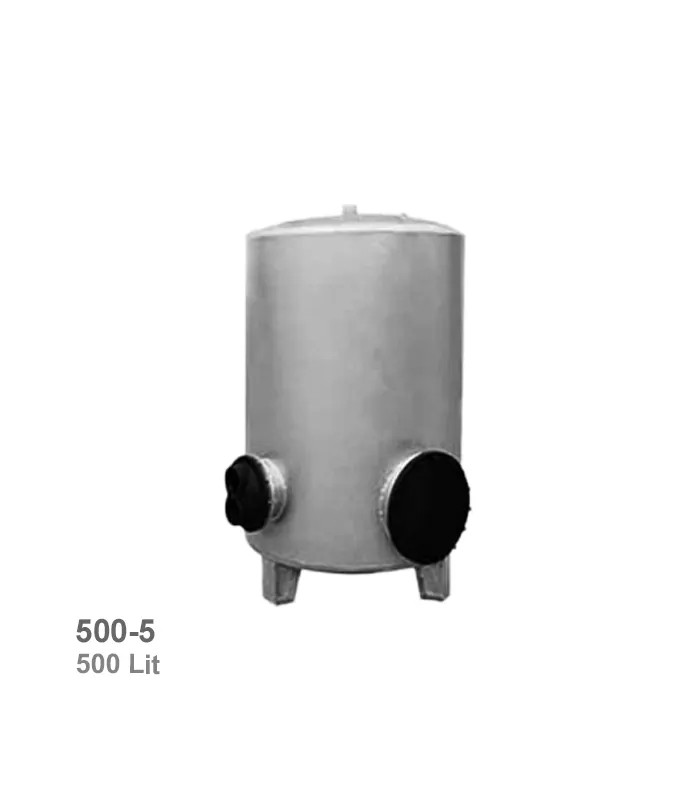

آشنایی با منبع کویلدار عمودی 500 لیتری ورق 5 نوین اتمسفر
منبع کویلدار عمودی 500 لیتری ورق 5 نوین اتمسفر یکی از منابع کویلدار ایستادهای است که توسط شرکت نوین اتمسفر تولید شده و عمدتاً برای تولید و ذخیرهسازی آب گرم بهداشتی در واحدهای مسکونی و صنعتی به کار میرود.
این مخزن آب، برای گرم کردن آب سرد شهری استفاده میشود و عملکرد آن به این صورت است که آب داغ یا بخار تولیدشده توسط بویلر دستگاه، از طریق کویل حرارتی و با استفاده از چندین لوله رفت و برگشت (که معمولاً از جنس مس ساخته میشوند) به گردش در میآید و در نهایت آب داغ پس از تبادل حرارت با دیواره لولهها از منبع کویلدار خارج میگردد.
خصوصیات منبع کویلدار عمودی 500 لیتری ورق 5 نوین اتمسفر
- متریال منبع: ورق گالوانیزه
- ضخامت لایه خارجی: 5mm
- مدل: عمودی (ایستاده)
- وزن مخزن: 157kg
- ظرفیت مخزن: 500Lit
- طول مخزن: 1,500mm
- سطح تبادل حرارتی کویل: 15Ft
- قطر مخزن: 660mm
نکات مهم در مورد نصب منبع کویلدار عمودی 500 لیتری ورق 5 نوین اتمسفر
- ظرفیت مخزن باید متناسب با فضای موجود در موتورخانه و میزان آب گرم مورد نیاز در طول 24 ساعت باشد.
- پیش از نصب، لازم است شیر رفت و برگشت، شیر اطمینان و شیر تخلیه مناسب با منبع را تهیه کنید.
- سطحی که مخزن بر روی آن قرار میگیرد باید همتراز باشد.
- لوله کشی رفت و برگشت مخزن باید متناسب با حجم آن انتخاب شود.
- محل اتصال لوله آب گرم، در قسمت بالایی مخزن و محل اتصال لوله آب سرد، در قسمت پایینی مخزن قرار دارد.
- برای تأمین فوری آب گرم مصرفی، یک لوله آب گرم برگشتی باید در سیستم پیشبینی شود.
- شیر هواگیری باید در بالاترین نقطه لولههای رفت و برگشت نصب گردد.
- شیر اطمینان باید روی حداکثر دمای 99 درجه سانتیگراد تنظیم شود.
- برای جلوگیری از بازگشت آب گرم به داخل منبع، در ورودی آن باید شیر یکطرفه نصب گردد.
- فشار تنظیم شده برای شیر اطمینان باید برابر با حداکثر فشار آبگرمکن و حداکثر 10 اتمسفر باشد.
