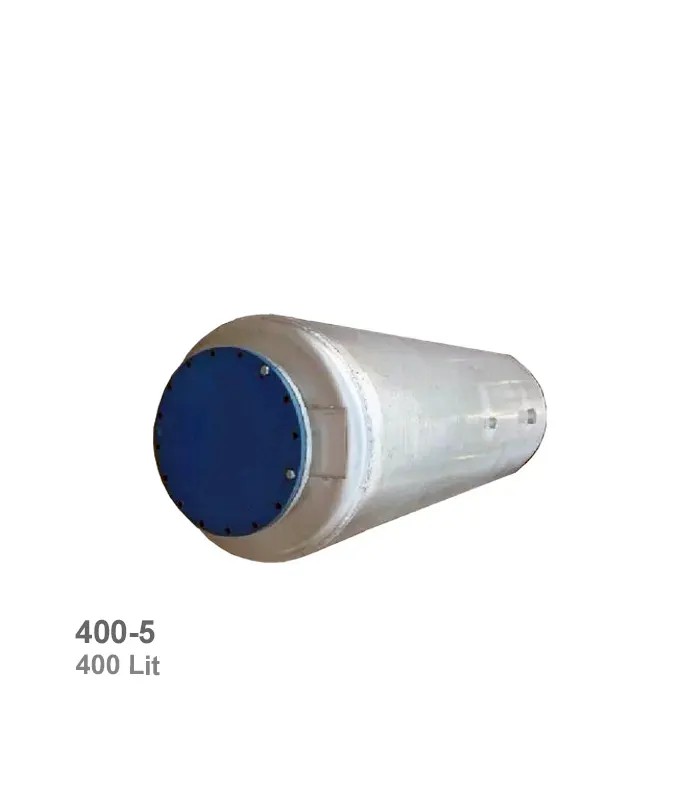

آشنایی با منبع کویلدار افقی 400 لیتری ورق 5 نوین اتمسفر
منبع کویلدار افقی 400 لیتری ورق 5 نوین اتمسفر یکی از مدلهای افقی یا به اصطلاح خوابیده از سری منابع کویلدار است که توسط شرکت نوین اتمسفر ساخته شده و کاربرد اصلی آن، فراهم کردن و ذخیرهسازی آب گرم بهداشتی برای مصارف مسکونی و صنعتی است.
این مخزن، برای گرم کردن آب سرد لولهکشی شهری استفاده میشود و مکانیزم عملکرد آن به این شکل است که آب داغ یا بخار تولید شده توسط بویلر، در داخل کویل حرارتی و از طریق چند مسیر رفت و برگشت (که غالباً از جنس مس ساخته میشوند) جریان مییابد و در نهایت، پس از انتقال حرارت به دیواره لولهها، آب داغ از منبع کویلدار خارج میگردد.
مشخصات منبع کویلدار افقی 400 لیتری ورق 5 نوین اتمسفر
- متریال منبع: ورق گالوانیزه
- ضخامت لایه خارجی: 5mm
- نوع ساختار: افقی (خوابیده)
- وزن کلی مخزن: 137kg
- گنجایش منبع: 400Lit
- اندازه طولی منبع: 1,500mm
- مساحت سطح انتقال حرارت کویل: 9Ft
- قطر مقطع منبع: 600mm
نکات مهم برای نصب منبع کویلدار افقی 400 لیتری ورق 5 نوین اتمسفر
- حجم منبع باید با فضای موجود در موتورخانه و میزان آب گرم مورد نیاز در طول یک شبانهروز تناسب داشته باشد.
- پیش از شروع نصب، باید شیرهای رفت و برگشت، شیر اطمینان و شیر تخلیه مناسب با منبع را تهیه کنید.
- سطحی که منبع بر روی آن قرار میگیرد باید کاملاً تراز باشد.
- اندازه لولهکشی رفت و برگشت منبع باید با ظرفیت آن همخوانی داشته باشد.
- محل اتصال لوله آب گرم، در قسمت بالای منبع و محل اتصال لوله آب سرد، در بخش پایین منبع است.
- برای تأمین بیدرنگ آب گرم مصرفی، باید یک لوله برگشت آب گرم در سیستم پیشبینی شود.
- شیر هواگیری باید در بالاترین نقطه لولههای رفت و برگشت نصب گردد.
- شیر اطمینان باید روی حداکثر دمای 99 درجه سانتیگراد تنظیم شود.
- برای جلوگیری از بازگشت آب گرم به داخل منبع، در ورودی آن باید شیر یکطرفه نصب شود.
- فشار تنظیم شده برای شیر اطمینان باید برابر با حداکثر فشار آبگرمکن و حداکثر 10 اتمسفر باشد.
