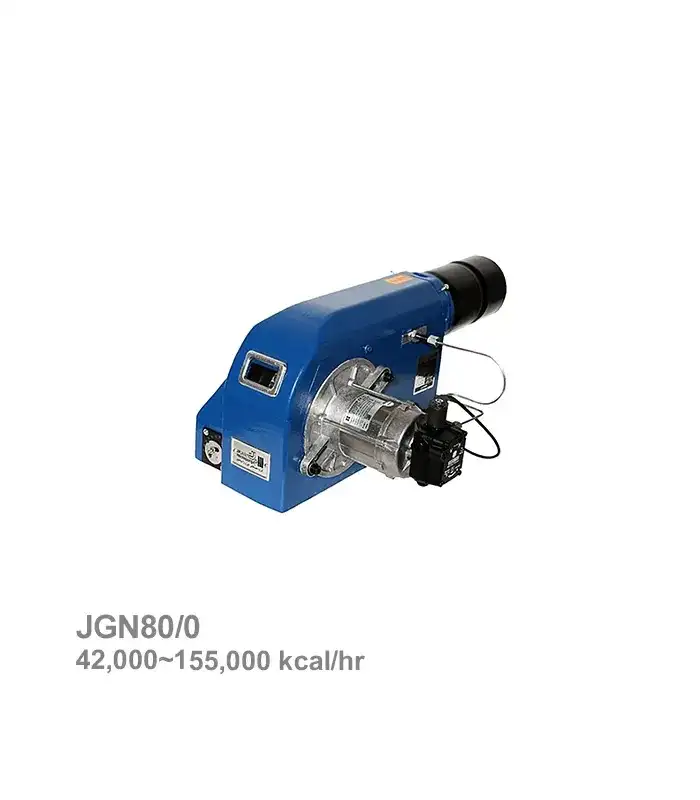

آشنایی با مشعل گازسوز ایران رادیاتور مدل JGN80/0

مشعل گازسوز ایران رادیاتور مدل JGN80/0، عضوی از مجموعه گسترده مشعل‌های گازی ایران رادیاتور است که ضریب ایمنی بسیار بالایی دارد؛ به گونه‌ای که هرگونه نقص در کارکرد آن، موجب خاموش شدن دستگاه می‌شود.
مدل JGN80/0 فاقد پنل کنترل بوده و فرآیند عملکرد آن به صورت یک مرحله‌ای است.
شیوه کار این مدل بدین صورت است که گاز طبیعی (شهری) پس از عبور از فیلتر، به نوک نازل می‌رسد و با هوا مخلوط می‌شود و با فعال شدن ترانس جرقه، تبدیل به شعله می‌گردد.

خصوصیات مشعل گازسوز ایران رادیاتور مدل JGN80/0

• مجهز به ظرفیت حرارتی 155,000~42,000 kcal/hr
• بهره‌گیری از رله حرارتی G790
• دارای عملکرد تک مرحله‌ای
• شامل دمپر هوای دستی
• مجهز به حداقل فشار گاز 17.5mBar
• بدون تابلو کنترل
• قابل عرضه با شیر برقی گاز 1 اینچ
• قابل عرضه با فلوسوئیچ هوا
• قابل عرضه با پرشر گاز
• شامل سایز اتصالات 1 اینچ
• دارای نشان استاندارد TUV آلمان
• دارای نشان استاندارد ملی ایران

اندازه‌های مشعل گازسوز ایران رادیاتور مدل JGN80/0

A=552mm
B=140mm
C=110mm
D=485mm
“1=DN

بخش‌های تشکیل‌دهنده مشعل گازسوز ایران رادیاتور مدل JGN80/0

• شیر برقی یا شیر مغناطیسی که در مسیر گاز نصب می‌شود تا بهینه‌ترین شعله را ایجاد کند.
• کلید پرشر هوا مسئول کنترل فشار هوای ورودی به مشعل است.
• کلید پرشر گاز؛ این کلید در مواقعی که فشار گاز ورودی از حد طبیعی کمتر باشد، شیر برقی را می‌بندد و از ورود گاز ممانعت می‌کند.
• رله کنترل کننده؛ تمامی دستورات به رله ارسال می‌شود و در صورت تأیید صحت مراحل، این بخش اجازه روشن شدن مشعل را صادر می‌کند.
• ترانس جرقه؛ پس از اطمینان از صحت کلیه فرمان‌های رسیده به رله، این جزء دستور روشن شدن را به ترانس یا الکترود جرقه می‌دهد.
• یون؛ در مشعل‌های گازی، سیستم یونی برای نظارت بر شعله به کار می‌رود.
