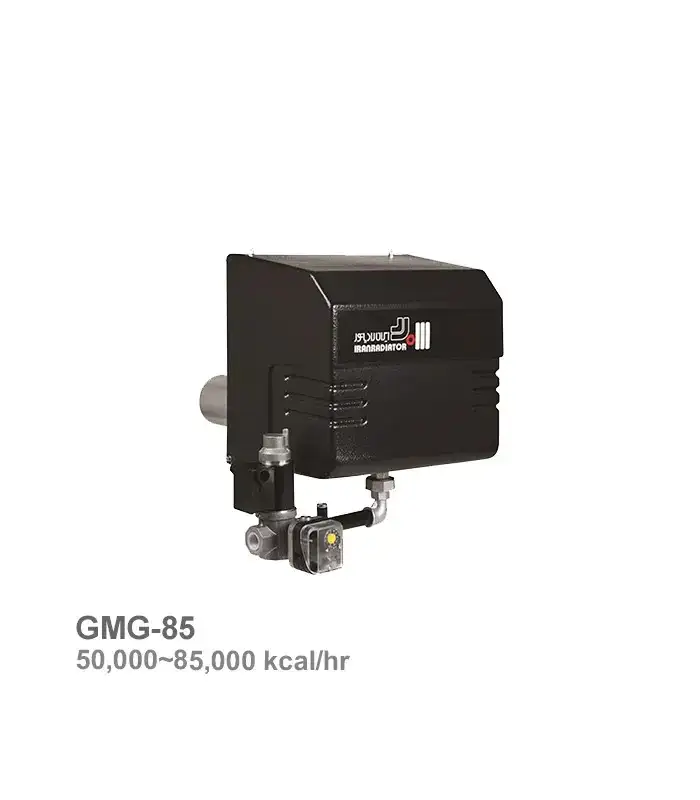

آشنایی با مشعل گازسوز ایران رادیاتور مدل GMG-85

مشعل گازسوز ایران رادیاتور مدل GMG-85 از محبوب‌ترین مشعل‌های تولیدی شرکت ایران رادیاتور است که امکان کارکرد با هر دو نوع سوخت گاز شهری (گاز طبیعی) و گاز مایع (LPG) را فراهم می‌آورد و دارای محدوده توان حرارتی 85,000~50,000 kcal/hr است.
نکته مهم در خصوص مشعل مدل GMG-85، کارکرد یک مرحله‌ای آن است؛ به این معنی که گاز مورد نیاز برای سوختن، پس از عبور از فیلتر مخصوص گاز و کنترل توسط شیر برقی، با هوای ضروری که توسط فن نصب شده بر روی محور موتور تامین می‌گردد، ترکیب می‌شود.
با ترکیب مقدار مشخصی از گاز و هوا، انرژی سوخت به انرژی حرارتی تبدیل شده و سپس منجر به ایجاد جرقه و متعاقباً تشکیل شعله می‌گردد.

قطعات کلیدی تشکیل دهنده مشعل گازسوز ایران رادیاتور مدل GMG-85

• شیر برقی تدریجی
• پرشر سوئیچ هوا
• ورودی گاز با اتصالات ½ اینچ
• رله کنترل G790 شکوه
• پرشر سوئیچ گاز

ویژگی‌های فنی مشعل گازسوز ایران رادیاتور مدل GMG-85

• ظرفیت حرارتی: 85,000~50,000 kcal/hr (قابلیت تنظیم مطابق با ظرفیت دیگ مورد استفاده)
• شیوه عملکرد: تک مرحله‌ای
• سوخت لازم: گاز طبیعی/ گاز مایع
• شکل شعله: شش شاخه
• توان موتور: 90W
• رتبه انرژی: B
• اندازه اتصالات ورودی گاز: ½ اینچ
• کاربرد: قابل اتصال به انواع دیگ فولادی و چدنی
• دمنده فشار ایستایی بالا: دارد
• عملکرد کم‌صدا: دارد
• عملکرد بهینه با فشار گاز پایین: دارد

ابعاد مشعل گازسوز ایران رادیاتور مدل GMG-85

A=406mm
B=285mm
C=372mm
D=100mm
E=102mm
F=115mm
G=252mm
H=166mm
J=118mm
K=200mm
L=162-202mm
M=150-170mm
N=120mm
R=½inch
