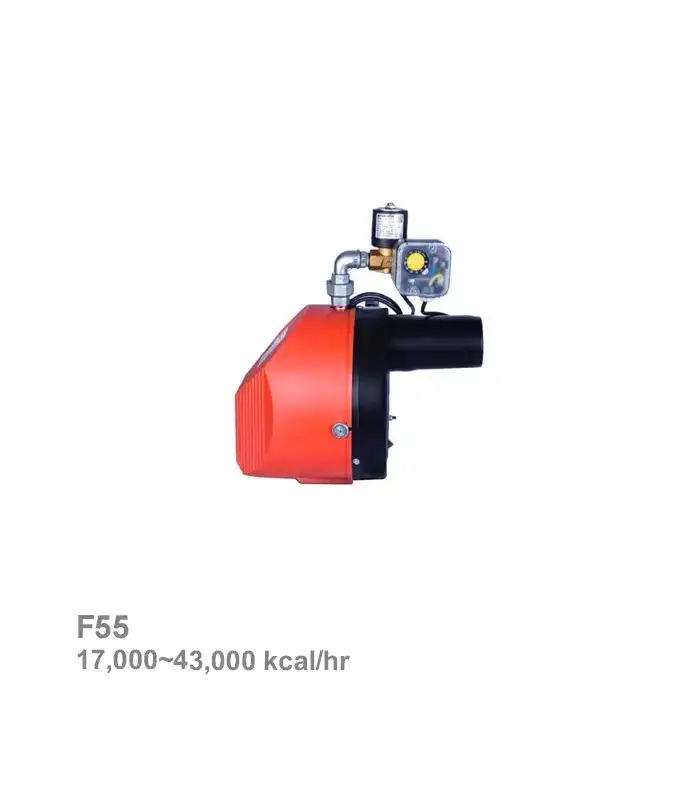

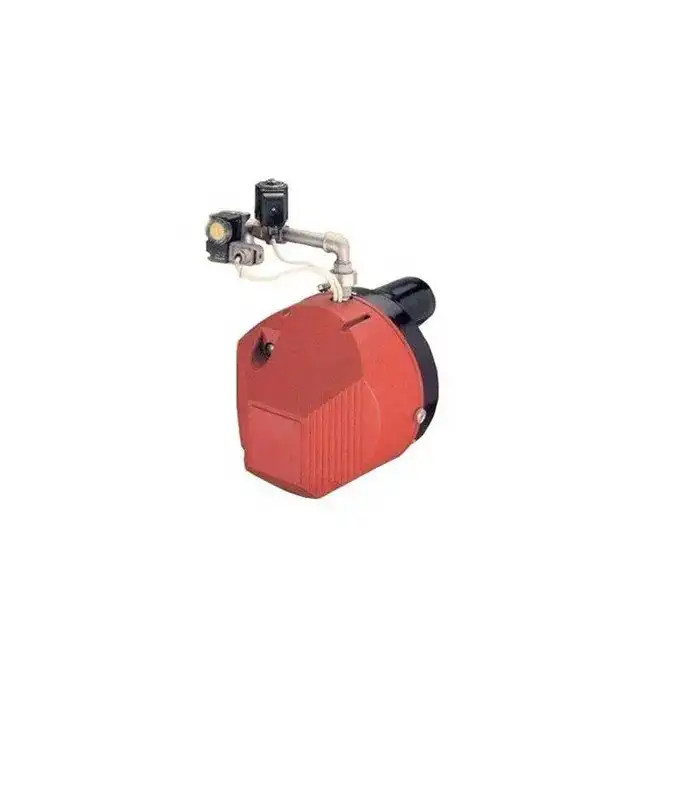

آشنایی با مشعل گازسوز ایران رادیاتور مدل F55

مشعل گازسوز ایران رادیاتور مدل F55 عضوی از مجموعه گسترده مشعل‌های گازی ایران رادیاتور است که از سطح ایمنی بسیار بالایی برخوردار است، به گونه‌ای که هرگونه نقص در عملکرد این کالا، منجر به خاموش شدن آن می‌گردد.
مدل F55 فاقد پنل کنترل بوده و عملکرد آن به صورت تک مرحله‌ای انجام می‌شود.
کارکرد این نمونه مشعل بدین شکل است که گاز طبیعی (شهری) پس از عبور از فیلتر، به سر نازل می‌رسد و با هوا ترکیب می‌شود و پس از فعال شدن ترانس جرقه، به شعله تبدیل می‌گردد.

خصوصیات مشعل گازسوز ایران رادیاتور مدل F55

• دارای توان حرارتی 43,000~17,000 kcal/hr
• استفاده از رله حرارتی G790
• دارای عملکرد تک مرحله‌ای
• دارای دمپر هوای دستی
• دارای حداقل فشار گاز 17.5mBar
• فاقد تابلو کنترل
• قابل ارائه با شیر برقی گاز ½ اینچ
• قابل ارائه با فلوسوئیچ هوا
• قابل ارائه با پرشر گاز
• دارای سایز اتصالات ½ اینچ
• دارای نشان استاندارد TUV آلمان
• دارای نشان استاندارد ملی ایران

بخش‌های تشکیل‌دهنده مشعل گازسوز ایران رادیاتور مدل F55

• شیر برقی یا شیر مغناطیسی که جهت ایجاد مناسب‌ترین شعله، در مسیر گاز نصب می‌شود.
• کلید پرشر هوا وظیفه پایش فشار هوای ورودی مشعل را بر عهده دارد.
• کلید پرشر گاز؛ این کلید در مواقعی که فشار گاز ورودی کمتر از حالت طبیعی است، شیر برقی را می‌بندد و از ورود گاز ممانعت می‌کند.
• رله کنترل کننده؛ تمامی فرمان‌ها به رله فرستاده می‌شوند و در صورت صحیح بودن مراحل کار، این قطعه اجازه روشن شدن مشعل را می‌دهد.
• ترانس جرقه؛ پس از اطمینان از درستی تمامی دستورات رسیده به رله، این قطعه فرمان روشن شدن را به ترانس یا الکترود جرقه صادر می‌کند.
• یون؛ در مشعل‌های گازی از سیستم یونی برای پایش شعله استفاده می‌شود.

اندازه‌های مشعل گازسوز ایران رادیاتور مدل F55

A=350mm
B=95mm
C=80mm
D=264mm
“½=DN
